Segurança de poço

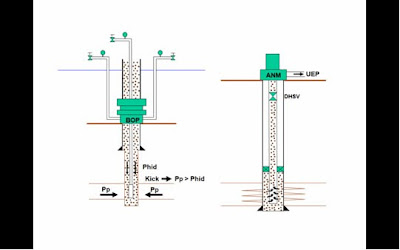

BARREIRA DE SEGURANÇA DE UM POÇO EM PERFURAÇÃO OU INTERVENÇÃO

PRIMEIRA BARREIRA DE SEGURANÇA (LIQUIDA)
- Pressão hidrostática do fluido
SEGUNDA BARREIRA DE SEGURNAÇA (MECÂNICA)
- BOP / Revestimento

EM PRODUÇÃO
Primeira barreira de segurança
- Cauda de produção + revestimento abaixo do packer + coluna de produção até DHSV / ANM
SEGUNDA BARREIRA DE SEGURANÇA
- Revestimento acima do packer + ANM

KICK
- Fluxo indesejo dos fluidos da formação para o poço devido a um diferencial de pressão no sentido “formação poço”


BLOWOUT
- Fluxo descontrolado dos fluidos da formação para o poço e do poço para o meio ambiente.

INDICIOS DE KICK
- Aumento de volume no sistema ativo
- Aumento na vazão de retorno

Fechar o poço sem fazer flowcheck

Exemplo de indícios secundários de kick
- Aumento de SPM
- Fluido cortado por gás
- Aumento brusco na taxa de perfuração

Fazer flowcheck antes de fechar o poço

ARRANJO DE BOP SUBMARINO E FECHAMENTO DE POÇO

PROCEDIMENTO OPERACIONAL PREVENTIVO
- Preenchimento da planilha de controle de poço
- Simulador de kicks
- Teste do sistema BOP
- Teste do desgaseificador
- Teste dos sistemas de detecção de kick (sonda e mudlogging)
- Teste dos Back-ups do sistema de controle do BOP (acústicos, auto-shear e hot-stab x ROV)
- Pressões reduzidas de circulação a 100gpm e 150gpm

OCORÊNCIA DE BLOWOUTS NO BRASIL – PETROBRAS

Fonte: Petrobras

O que é BOP ?



BOP é o principal elemento de ligação entre a cabeça do poço no fundo do mar e a sonda, trazendo o poço até a superfície e compondo o espaço anular.

Funções do BOP

• Isolar o ambiente poço do ambiente mar.
• Possibilitar desconexão sob controle e com segurança da coluna de risers em caso de perda de posicionamento da sonda, o que pode ou não incluir a ancoragem (“hang off”) e cisalhamento da coluna de perfuração.
• Possibilitar circulação através das saídas laterais e o retorno do fluido de perfuração ou completação.
• Permitir o controle do poço quando ocorrer a perda da primeira barreira de segurança (“overbalance” do fluido de perfuração ou completação), fechando-o com ou sem coluna em seu interior.
• Viabilizar a execução de diversos tipos de operações e testes no âmbito da engenharia de poços: testes de estanqueidade, absorção, formação, injetividade, produção, medições para balanceio de ferramentas ou colunas, orientação de suspensores de tubulação, ponto fixo de referência, etc.

Este E-book (livro digital) é composto por informações essenciais como: Funções principais, Componentes, Preventores de gavetas, Fabricantes, Funcionamento, Definição dos BOP´s de Gavetas, quanto ao número de blocos, Tipos de BOP de gavetas, Gavetas Variáveis, Operação de Hang off, Finalidade do sistema de travamento e seus tipos, BOP de gaveta, Componentes, Preventores de gavetas, Fabricantes, Funcionamento, Anéis Tipos de anéis, Arranjos do BOP STACK E LMRP, EDS, Riser de perfuração, Ferramenta de manuseio da coluna de riser de perfuração, Flutuadores de riser de perfuração, Flex joint, Junta telescópica ( Telescoping Joint ), Função, Funcionamento Anel tensionador de riser ( Tension Ring ), Connector de Riser RF, Terminal Spool, Tração aplicada no anel tensionador.
